M-WRG-M/MB-U²

Montageset Unterputz Wandintegriert U²

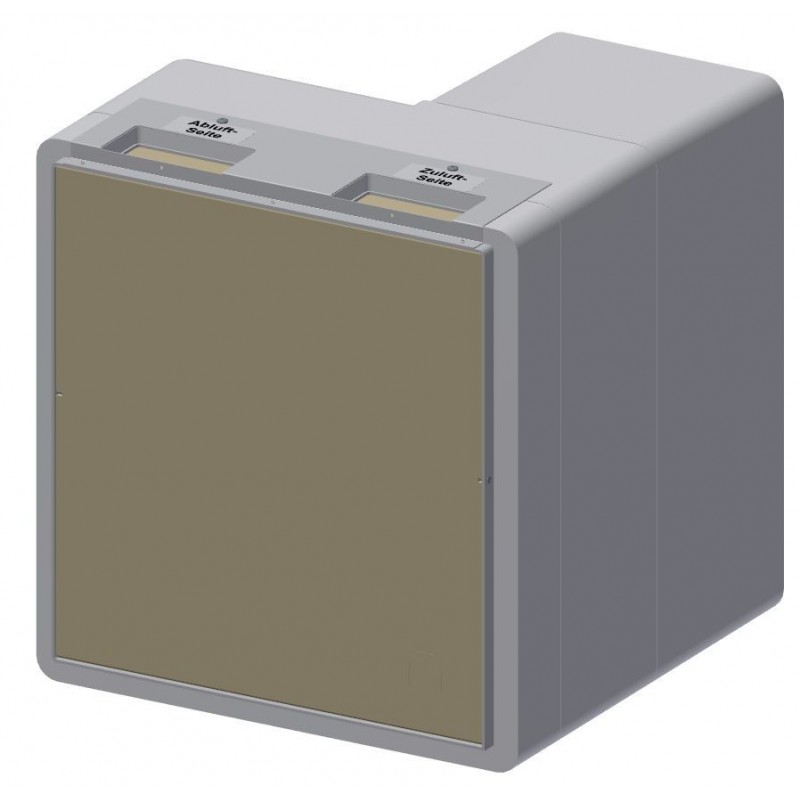

Montageset U² zur vollständigen Aufnahme des M-WRG-Lüftungsgerätes bei Unterputzeinbauweise in der Wand.

Bestehend aus Mauerkasten (Isoblock) mit Putzrahmen U² zum Einschäumen in die Außenwand, mit Putzschutzdeckel für Mauerkasten, Schutzdeckel sowie 2 x Putzschutzhülse jeweils mit Verschlusskappe als Beiputzfläche für den Außenputz, mit Anschlussmöglichkeit für Flachkanal 110 x 54 mm und/oder Flexrohrsystem 75 mm, hohe Wärmedämmung, hoher Schallschutz, für Massivbauwände bzw. Ständerkonstruktionen mit einem Wandaufbau (inkl. Innen- und Außenputz sowie Dämmung) von mindestens 27 cm, zusätzlicher Wandaufbau (u.a. durch Dämmung) ist jederzeit möglich, 2 Grad Gefälle zur Führung von Außen- und Fortluftrohr zur Außenwand im Mauerkasten bereits berücksichtigt, optional Kürzung der Einbautiefe bis zu einem Mindestmaß von 243 mm (ohne Putzrahmen) möglich.

· Material Mauerkasten/Schutzdeckel: EPS Hartschaum

· Wärmeleitfähigkeit (Lambda-Wert in W/(mK): 0,035

· Wärmedurchgangskoeffizient in W/(m²K): 0,875

· Brandverhalten nach EN 13501-1, Klassifizierung: E

· umlaufende Wanddicke (in m): 0,04

· Rückwanddicke (in m): 0,04

· Material Putzrahmen U²: Alu, · Dicke: 2,5 mm

· Material Putzschutzdeckel: Karton

· Material Putzschutzhülse: Deckbahn KL/PE/PET, Boden PE

· Abmessungen (B/H/T in mm): 456 x 478 x 450,5 (ohne Putzrahmen)

· Putzrahmentiefe (in mm): 15

· Flachkanalanschluss (in mm): 110 x 54

· Überstand Flachkanalanschluss über Montageset (in mm): 87

· Flexrohranschluss (in mm): 75

· Überstand Flexrohranschluss über Montageset (in mm): 62

Typ: M-WRG-M/MB-U²

Artikelnummer: 200276

Fabrikat: Meltem, Alling

Hinweis: Der Einbau in Ständerkonstruktionen ist grundsätzlich möglich aber bauseits zu prüfen!

Bei optionaler Kürzung der Einbautiefe ist das gewünschte Maß bei Bestellung schriftlich anzugeben. Keine Rücknahme gekürzter Ware!

Zusätzlich empfehlen wir:

1 x Putzgewebe M-WRG-PG

1 x Montageset Füllstück M-WRG-M/FÜ
