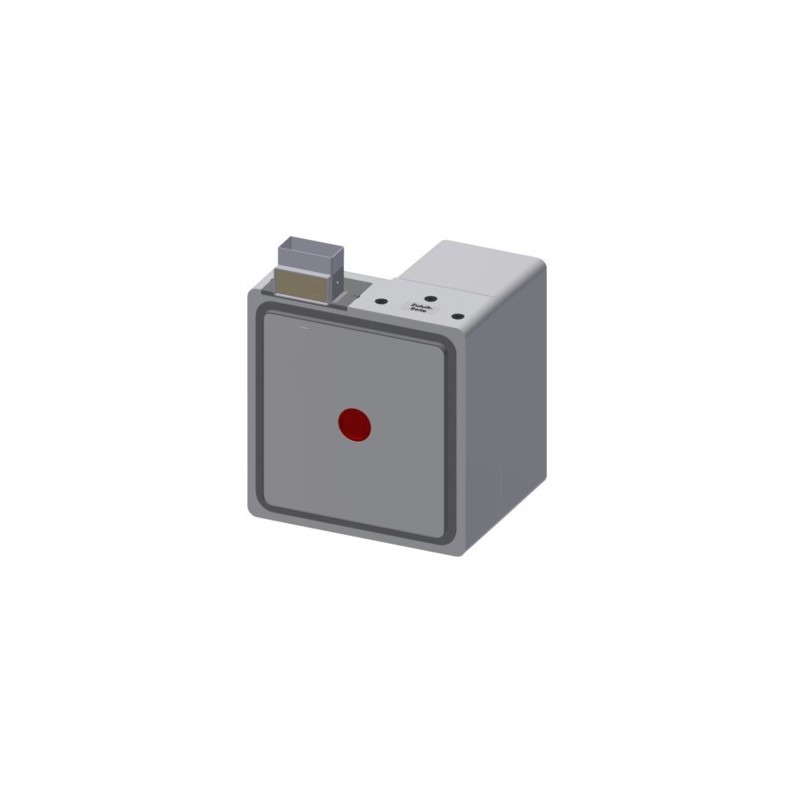

M-WRG-M/MB-FK1

Montageset Unterputz

Massivbauweise, FK-Anschluss

Montageset Unterputz zur nahezu voll-

ständigen Aufnahme des M-WRG-GerätesaMontageset Unterputz Massivbauweise, FK-Anschluss

Montageset Unterputz zur nahezu vollständigen Aufnahme des M-WRG-Gerätes bei Unterputzeinbauweise in der Wand.

Montageset (Isoblock) zum Einschäumen in die Außenwand, komplett mit Putzrahmen, Putzschutzdeckel für Montageset, 2x Putzschutzhülse als Beiputzfläche für den Außenputz, 1x Adapter Flachkanalanschluss 110 x 54 mm mit Putzschutzdeckel, wahlweise abluft- oder fortluftseitig montierbar, Montageset schwer entflammbar nach DIN 4102, hohe Wärmedämmung, hoher Schallschutz, für Wandstärken von 17,5 bis 36,5 cm (Steinmaß, ohne Putz), zusätzlicher Wandaufbau (u.a. durch Dämmung) ist jederzeit möglich, 2 Grad Gefälle zur Führung von Außen- und Fortluftrohr zur Außenwand im Montageset bereits berücksichtigt.

Material Montageset/Putzschutzdeckel: EPS Hartschaum(expandiertes Polystyrol)

Wärmeleitfähigkeit (Lambda-Wert in W/(mK): 0,035

Wärmedurchgangskoeffizient (U in W/(m²K): 0,875

umlaufende Wanddicke (in m): 0,04

Rückwanddicke (in m): 0,04

Material Putzschutzhülse: Karton

Material Adapter Flachkanalanschluss: Edelstahlblech 1.4301 III c / ABS

Abmessungen (B/H/T in mm): 456 x 477 x 365 (ohne Putzrahmen)

Putzrahmentiefe (in mm): 15

Überstand Flachkanalanschluss über Montageset (in mm): 95

Flachkanalanschluss (in mm): 110 x 54

Typ: M-WRG-M/MB-FK1

Artikelnummer: 5051-11

Fabrikat: Meltem, Alling

Hinweis:

Zusätzlich empfehlen wir:

1x Putzgewebe M-WRG-PG

1x Montageset Füllstück M-WRG-M/FÜ

bei Unterputzeinbauweise in der Wand.

Montageset (Isoblock) zum Einschäumen

in die Außenwand, komplett mit Putz-

rahmen, Putzschutzdeckel für Montage-

set, 2x Putzschutzhülse als Beiputz-

fläche für den Außenputz, 1x Adapter

Flachkanalanschluss 110 x 54 mm mit

Putzschutzdeckel, wahlweise abluft-

oder fortluftseitig montierbar, Montageset schwer entflammbar nach

DIN 4102, hohe Wärmedämmung, hoher

Schallschutz, für Wandstärken von 17,5

bis 36,5 cm (Steinmaß, ohne Putz), zusätzlicher Wandaufbau (u.a. durch

Dämmung) ist jederzeit möglich, 2 Grad

Gefälle zur Führung von Außen- und

Fortluftrohr zur Außenwand im Montage-

set bereits berücksichtigt.

Material Montageset/Putzschutzdeckel: EPS Hartschaum(expandiertes Polystyrol)

Wärmeleitfähigkeit (Lambda-Wert in

W/(mK): 0,035

Wärmedurchgangskoeffizient

(U in W/(m²K): 0,875

umlaufende Wanddicke (in m): 0,04

Rückwanddicke (in m): 0,04

Material Putzschutzhülse: Karton

Material Adapter Flachkanalanschluss: Edelstahlblech 1.4301 III c / ABS

Abmessungen (B/H/T in mm): 456 x 477 x 365 (ohne Putzrahmen)

Putzrahmentiefe (in mm): 15

Überstand Flachkanalanschluss über

Montageset (in mm): 95

Flachkanalanschluss (in mm): 110 x 54

Typ: M-WRG-M/MB-FK1

Artikelnummer: 5051-11

Fabrikat: Meltem, Alling

Hinweis:

Zusätzlich empfehlen wir:

1x Putzgewebe M-WRG-PG

1x Montageset Füllstück M-WRG-M/FÜ
