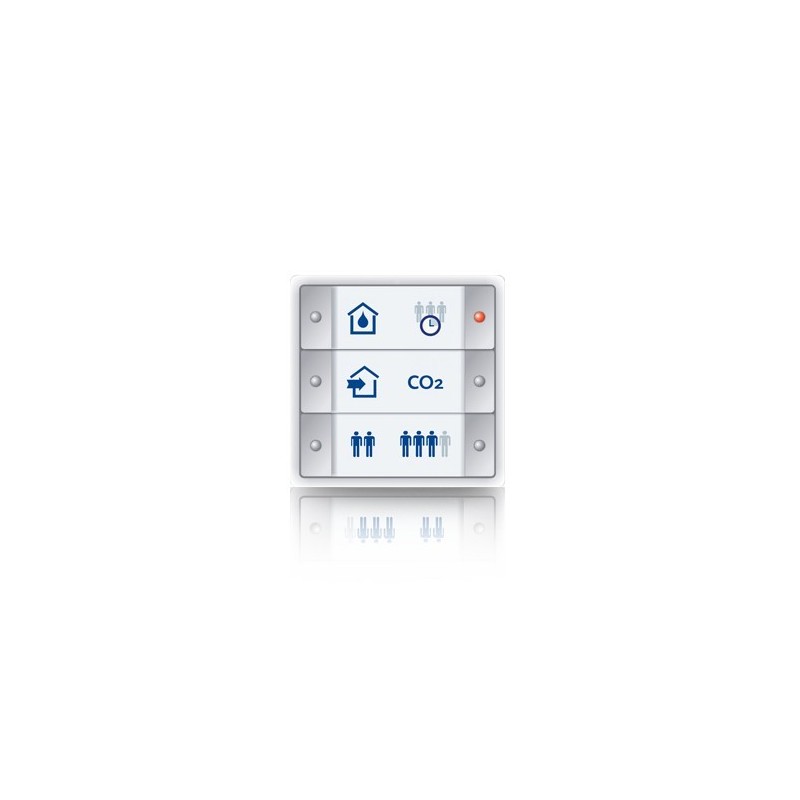

M-WRG-T/ES

6-fach-Tastsensor, edelstahl

6-fach-Tastsensor zur Steuerung von 1 bis 5 Lüftungsgeräten, mit 6 verfügbaren Wahltasten inkl. 6 roter LED`s und Hintergrundbeleuchtung

In die Tasten integrierte LEDs geben Rückmeldung über die aktuellen Betriebszustände.

Taste Lüftung bei Abwesenheit:

Die zugehörige LED zeigt durch Blinken eine Störung am Gerät an (z.B. Sensor oder Motor defekt). Durch Drücken der Taste länger als 3s wechselt das Lüftungsgerät vom Lüftungsbetrieb in den Standby-Modus.

Taste Lüftung bei Anwesenheit:

Die zugehörige LED blinkt, wenn die Luftfilter gewechselt werden müssen.

Taste Feuchteregelung:

Die zugehörige LED blinkt, wenn die Luftfeuchte rF der Zuluft größer ist als die der Abluft und damit eine Entfeuchtung nicht möglich ist.

Pro Tastsensor sind 6 Lüftungsprogramme verfügbar!

Material: Edelstahl

Farbe: edelstahl

Schutzart: IP20Temperaturbereich: -5 bis +45 Grad C

Abmessungen (B/H/T in mm): 80,8 x 80,8 x 9,3

Einbauart: Unterputzmontage in bauseits vorzusehende UP-Schalterdose

Anschluss Lüftungsgeräte zum 6-fach-Tastsensor: über ein Datenkabel z. B. J-Y(St)Y 10x2x0,6 mm² oder 10x2x0,8 mm²

Typ: M-WRG-T/ES

Artikelnummer: 5047-10

Fabrikat: Meltem, Alling

Verwendbarkeit: Für M-WRG-II P-T/E-T (F, FC)- und M-WRG-S/Z-T (F, FC)-Geräte

Lüftungsprogramme M-WRG-II-Geräte:

Lüftung bei Abwesenheit: 10 (20) m³/h

Lüftung bei Anwesenheit: 30 (40) m³/h

Erhöhte Lüftung: 50 (60) m³/h

Intensivlüftung: 100 m³/h/15 min

Zuluftbetrieb: 50:0 (70: 40/20 (8-20 Uhr/20-8 Uhr) m³/h

Abluftbetrieb: 50:0 (70: 40/20 (8-20 Uhr/20-8 Uhr) m³/h

Feuchteregelung*

CO2-Regelung*

Lüftungsprogramme M-WRG-Geräte:

Lüftung bei Abwesenheit: 15 (20)**m³/h

Lüftung bei Anwesenheit: 30 (40)**m³/h

Erhöhte Lüftung: 60 m³/h

Intensivlüftung: 97 m³/h/15 min

Zuluftbetrieb: 50:15 (70:40/20 (8-20 Uhr/20-8 Uhr)**m³/h

Abluftbetrieb: 50:15 (70:40/20 (8-20 Uhr/20-8 Uhr)**m³/h

Feuchteregelung*

CO2-Regelung*

in Klammern Werte in Verbindung mit den Optionen M-WRG-II O/MVS und O/LFS bzw. M-WRG O/MVS und O/LFS

* nur Gerätetypen mit entsprechender Sensorik

** M-WRG-Geräte ab Bj. 2020

Hinweis:

Die Steuerung von 2 bis 5 Lüftungsgeräten mit einem 6-fach-Tastsensor ist für den raumweisen Betrieb vorgesehen! Alle Geräte müssen vom gleichen Gerätetyp sein!

Bei Steuerung von 2 bis 5 Lüftungsgeräten mit einem 6-fach-Tastsensor erfolgt eine Rückmeldung nur vom ersten Gerät!

Standby-Modus:

In Verbindung mit Option „Netzschalter ohne Funktion“ ist der Standby-Modus werkseitig deaktiviert.
