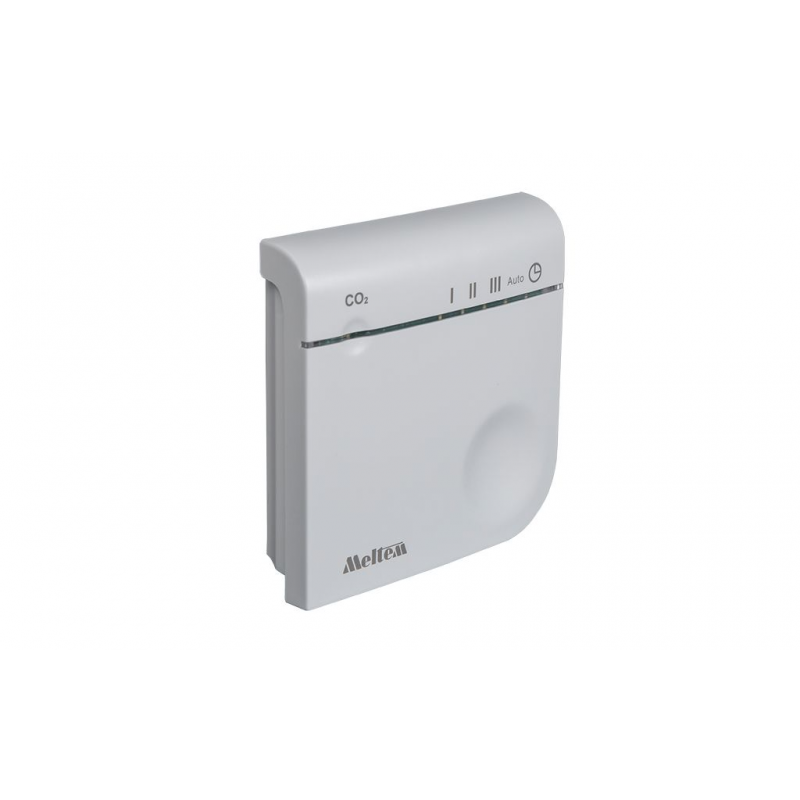

M-WRG-II FSC

Externer Funksensor CO2

Externer Funksensor CO2 als Ersatz für den internen CO2-Sensor des Lüftungsgerätes oder zum Nachrüsten bei Geräten ohne CO2-Sensor, mit 5 Lüftungsstufen/-programmen inkl. CO2-Regelung und zeitlich begrenzter Intensivlüftung, 230 V-Anschluss erforderlich, durch Drücken der Bedientaste werden die einzelnen Betriebsarten aufgerufen, Status-LED und Mode-LED zeigen den aktuellen Zustand des Lüftungsgerätes, Betriebsart und ggf. Meldungen an, der Funksensor CO2 kann gemeinsam mit 4-fach Funktaster, Funkfernbedienung und Funksensor Feuchte am Lüftungsgerät angemeldet und betrieben werden, mit der optionalen Funkfernbedienung können die Grundeinstellungen des Funksensors CO2 für die verschiedenen Programme wie z.B. Luftleistungen, auch bei Zuluft- oder Abluftbetrieb, eingestellt und parametrisiert werden

Die Mode-LED des Funksensors kann u.a. folgende Rückmeldungen absetzen: Anzeige eines erforderlichen Luftfilterwechsels, Fehlermeldung vom Lüftungsgerät

Material: ABS

Farbe: weiß, ähnlich RAL 9010

Abmessungen (B/H/T in mm): 100 x 100 x 25

Gewicht (in g): ca. 125

Anzahl Bedientasten: 1

Schutzart: IP30

Sendefrequenz: 868,3 MHz

Ausgangsleistung: mind. 0 dBm

Sendeleistung: max. 10 mW

Modulation: FM

Codeeinstellung: programmierbar

Betriebsspannung: 195 - 253 VAC, 50 Hz, Leistungsaufnahme: max. 4 W

Leiterquerschnitt: 0,25 – 2,5 mm²

Stromverbrauch: 30 nA (Ruhezustand), max. 25 mA (beim Senden)

LED-Anzeige: LED-Farben rot/grün

Messwert: 400 – 2000 ppm

Messgenauigkeit: +/-40 ppm +2% bei 20C°

Stabilisierungszeit nach dem Einschalten: 2 min

Umgebungstemperatur bei Betrieb: 0 – +40 Grad C

Umgebungstemperatur Lager und Versand: -20 – +55 Grad C

Relative Luftfeuchte (rF): 0 – 90 %, nicht kondensierend

Max. Reichweite (Freifeld): 70 m

Typ: M-WRG-II FSC

Artikelnummer: 733011

Fabrikat: Meltem, Alling

Verwendbarkeit: Für M-WRG-II-Geräte und M-WRG-Geräte ab Bj. 2020 (jeweils außer BUS-Gerätetypen)

Lüftungsstufen/-programme:

    Lüftungsstufe I: 10 (15) m³/h

    Lüftungsstufe II: 30 (30) m³/h

    Lüftungsstufe III: 50 (60) m³/h

    CO2-Regelung bzw. Automatikbetrieb*

    Intensivlüftung: 100 (97) m³/h/15 min

in Klammern Werte M-WRG-Geräte

*nur bei Lüftungsgeräten mit Feuchtesensor

Optionale Programme zur Belegung der drei Tasten I, II, III (nur werkseitige Einstellung am Lüftungsgerät bei Kauf von Gerät und Funksensor CO2 möglich):

    Zuluftbetrieb niedrig: 50/0 (50/15)m³/h

    Zuluftbetrieb mittel: 70/0 (70/15)m³/h

    Zuluftbetrieb hoch: 100/0 (97/15)m³/h

    Abluftbetrieb niedrig: 50/0 (50/15)m³/h

    Abluftbetrieb mittel: 70/0 (70/15)m³/h

    Abluftbetrieb hoch: 100/0 (97/15)m³/h

in Klammern Werte M-WRG-Geräte

Mit den Optionen M-WRG-II O/LFS bzw. O/MVS und M-WRG-O/LFS bzw. -O/MVS geänderte Tastenbelegung Taste I, II, III: 20/ 40/ 60 m³/h

Hinweis:

Pro Lüftungsgerät kann nur ein Funksensor CO2 angemeldet werden. Bei vorhandenem internen CO2-Sensor wird der interne Sensorwert durch den des Funksensors ersetzt. Bei Geräten ohne CO2-Sensor wird der Wert des externen Sensors verwendet.

Es können zusätzlich 4-Fach-Funktaster, Funkfernbedienung, Funksensor Feuchte am Lüftungsgerät angemeldet werden.

Aufgrund der verwendeten HF-Frequenz darf der Funksensor CO2 nur in Europa verwendet werden.
