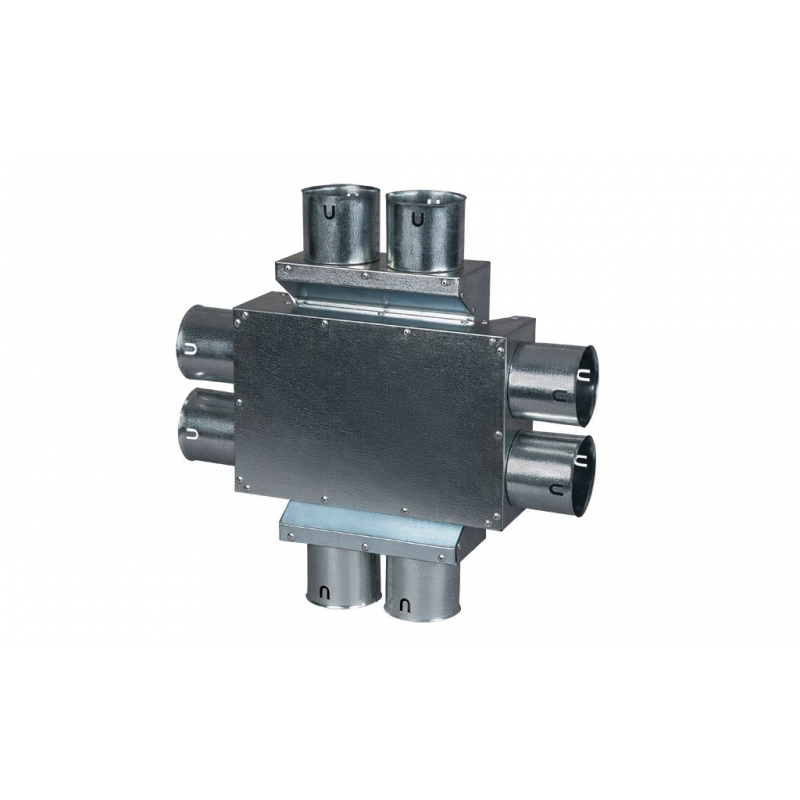

M-WRG-II KS/75

Kreuzungsstück 75 mm

Das Kreuzungsstück ermöglicht das Kreuzen der Flexrohre im Deckenbereich, mit 8 Flexrohranschlüssen 75 mm ausgestattet, für die Montage Kanalanschluss mit Flexrohrsystem, der Einbau des Kreuzungsstücks kann in Filigran-, Ortbeton- oder abgehängte Decken erfolgen, flacher Aufbau, Ober- und Unterteil verklebt und mit Befestigungslaschen versehen, Clips zur Fixierung der Flexrohre, Verschlusskappen für die Rohrstutzen und 8 Stück Flexrohr-Dichtring DN 75 sind im Lieferumfang enthalten

Material Kasten: beidseitig verzinktes Stahlblech

· Blechdicke Kasten (in mm): 0,7

· Blechdicke Rohrstutzen (in mm): 0,5

· Klebeeinlage: Transfer-Klebeband

· Klebstoffdicke (in mm): 0,13

· Material Verschlusskappe: PE-LLD

· Material Flexrohr-Dichtring: Gummimischung EPDM 60

Rohrstutzen Ober-/Unterteil: Je 4 x D 75 mm, 70 mm Länge

Gewicht (in kg, ohne Verp.): 2,6

Abmessungen (B/H/T in mm, mit Rohrstutzen): 440 x 98 x 440

Typ: M-WRG-II KS/75

Artikelnummer: 200253

Fabrikat: Meltem, Alling

Hinweis: Hinsichtlich der zulässigen Luftgeschwindigkeit in Luftleitungen sind die Anforderungen der DIN 1946-6 zu beachten.
