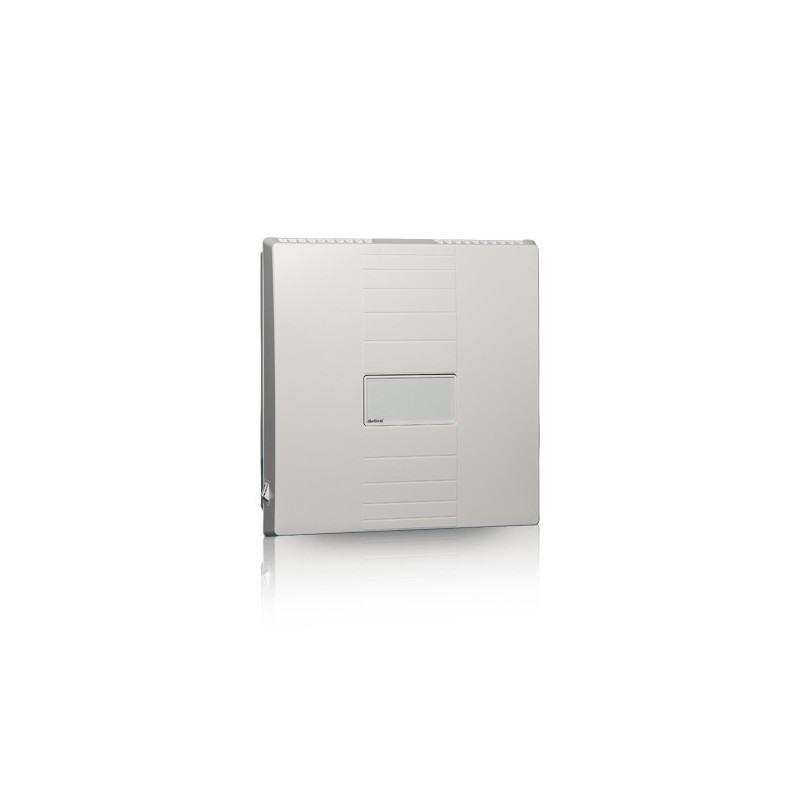

M-WRG-S

Dezentrales Komfort-Lüftungsgerät mit Wärmerückgewinnung

zur Lüftung über den Stufenschalter am Gerät: 4 Lüftungsstufen/-programme

15, 30, 60 m³/h und über Schaltkombination einstellbar: 97 m³/h (temp. 15 min)

zur Lüftung über die Funkfernbedienung: 4 Lüftungsstufen/-programme

- Dauerbetrieb: 15 bis 97 m³/h (10-stuf.)

- Intensivlüftung: 97 m³/h (temp. 15 min)

- Zuluftbetrieb: 50/15 m³/h

- Abluftbetrieb: 50/15 m³/h

Mit der optionalen Funkfernbedienung kann das Lüftungsgerät eingestellt und parametrisiert werden. Zu jedem Lüftungsprogramm der Bedienvariante Funkfernbedienung können individuelle Einstellwerte hinterlegt werden.

Das Lüftungsgerät verfügt über einen Externen Steuereingang mit Einschaltverzögerung und Nachlaufrelais.

Gehäuse und Innenabdeckung aus schlagfestem ABS-Kunststoff,

Farbe weiß ähnlich RAL 9010,

Aluminium-Kreuzstromplattenwärmeübertrager,

2 geräuscharme Radialventilatoren mit energiesparenden EC-Gleichstrommotoren,

Netzschalter / Stufenschalter zur Luftleistungseinstellung am Gerät,

hygienische Luftwechsel durch getrennte Führung und Filterung von Außenluft und Abluft,

außenluft- und abluftseitig je eine Rundfilterpatrone,

Filterwechsel ohne Werkzeug durchführbar,

akustische Filterwechselanzeige laufzeitgesteuert,

elektromechanisch betriebene Verschlussklappen (bei EIN/AUS, Stand-by-Betrieb und Stromausfall),

Sicherheitsschließvorrichtung bei Stromausfall,

Frostschutzsicherung mittels Temperatursensor,

Kondensat wird direkt vom Fortluftventilator über das Fortluftrohr nach außen abgeführt,

es ist kein Kondensatauffang erforderlich,

Antenne für Funksignal,

Temperatursensor: FOL,

Montage -und Befestigungsmaterial inkl.,

leichter und montagefreundlicher Einbau des Lüftungsgerätes,

Vielfalt an, Einbauvarianten verfügbar: Aufputz, Unterputz, Wandintegriert (U²)

Technische Daten:

- Systemart: dezentral, rekuperativ

- Luftleistung: 15 bis 97 m³/h

- elektr. Leistungsaufnahme, freiblasend: 2,5 bis 37 W

- Wärmebereitstellungsgrad max.: 71 %

- spezifische elektr. Leistungsaufnahme (bei Ref.vol.strom 69 m³/h), freiblasend: 0,24 W/(m³/h)

- Betriebsspannung: 85 bis 265 V

- Netzfrequenz: 50 bis 60 Hz

- zulässiger Außenlufttemperaturbereich während des Betriebes (bei einer Raumlufttemperatur von mind. 20 °C): bis +40 °C

- Externer Steuereingang: Luftleistung 60 m³/h, Einschaltverzögerung 1 min, Nachlaufzeit 15 min

- Schallleistungspegel

- AP LWA in dB: 23,0 bis 50,0

- UP LWA in dB: 19,5 bis 50,5

- UP U² 2-Raum ABL LWA in dB: 16,4 bis 45,9

- Schalldruckpegel

- AP LpA,10m² in dB: 19,0 bis 46,0

- UP LpA,10m² in dB: 15,5 bis 46,5

- UP U² 2-Raum ABL LpA,10m² in dB: 12,4 bis 41,9

- Bewertete Normschallpegeldifferenz D n,e,w in dB/Gerät in Betrieb: 50 bis 56, je nach Einbauvariante

- Filterklasse Außenluft: ISO ePM10 65% (G4)

- Filterklasse Abluft: ISO ePM10 65% (G4)

- Optionen für Außenluft:

- Allergikerfilter / Aktivkohlefilter: ISO ePM1 60% (F7) / ISO ePM10 60% (M6)

- Schutzart (Standard/ mit Schutzkappe Netzschalter(optional)/ mit Einbauvariante Wandintegriert U²): IPX1/ IPX4/ IPX5, nach VDE 0100-701

- Energieeffizienzklasse (ErP): B/A*

*mit optionalem Externen Funksensor Feuchte/CO₂

- Abmessungen

- (ohne Luftstutzen), (B/H/T in mm): 388 x 409 x 196

- Aufputz: 388 x 409 x 196

- Unterputz: 388 x 409 x 66

- Wandintegriert (U²): /

- Außenluft-/Fortluft-Stutzen: DN 100

- Gewicht: ca. 7,3 kg

Hygiene-Konformität VDI 6022 Blatt 1 Konformitätsprüfung Nr. W-377516-23-Zd*

* mit dem optionalen Außenluftfilter ISO ePM1 60% (F7)

Allgemeine bauaufsichtliche Zulassung: Z-51.3-138

TÜV-geprüft

Typ: M-WRG-S,

Artikelnummer: 200209,

Fabrikat: Meltem, Alling

Hinweis:

Außen- und Fortluftrohr, DN 100, 2 x 0,5 m, sind nicht im Lieferumfang enthalten und zusätzlich erforderlich!

Für Unterputzeinbau ist ein M-WRG Montageset Unterputz erforderlich!

In Verbindung mit Option Mindestlüftung nach DIN 18017-3 M-WRG-O/MVS geänderte Belegung der Lüftungsstufen 1, 2: 20, 40 m³/h

Andere Luftleistungen (Bereich 15 m³/h bis 97 m³/h), andere Zeitdauer Intensivlüftung (Bereich 1 min bis 240 min) und andere Zeitdauer Einschaltverzögerung bzw. Nachlaufzeit (Bereich 0 min bis 240 min) gegen Aufpreis werkseitig voreinstellbar oder über Funkfernbedienung M-WRG-FBH konfigurierbar.

Mit dem Externen Steuereingang verfügt das M-WRG-Gerät über eine zusätzliche Eingangsklemme für 230 V, an die ein Schalter, eine Zeitschaltuhr, ein Bewegungsmelder o.ä. angeschlossen werden kann. Der Steuereingang ist mit einer Einschaltverzögerung und einem Nachlaufrelais ausgestattet. Über die optionale Funkfernbedienung M-WRG-FBH kann der Steuereingang parametrisiert werden.

Der Externe Steuereingang erlaubt in Verbindung mit Typ M-WRG-O/NOF die Be- und Entlüftung von fensterlosen Räumen (DIN 18017-3). Bei Anschluss eines Zweitraumes (z.B. Bad/WC) über Lüftungskanal an das M-WRG-Gerät kann über den Lichtschalter in eine höhere Lüftungsstufe geschalten werden.

Bitte beachten: Es dürfen nur Bewegungsmelder oder Zeitschaltuhren eingesetzt werden, die über einen Relaisausgang verfügen bzw. Lasten von ca. 1 W sicher schalten können!
