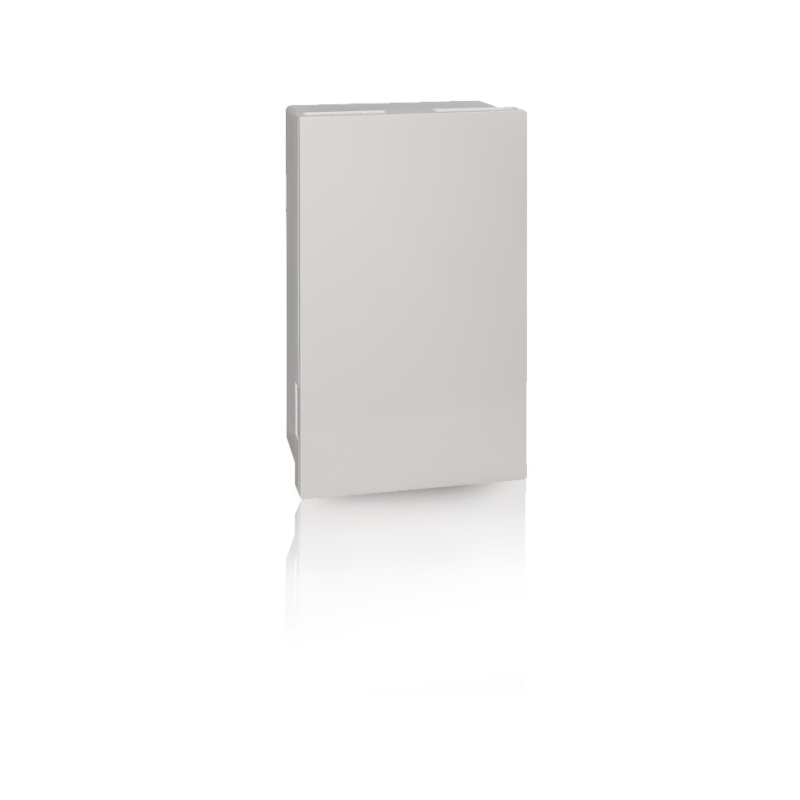

M-WRG-II E

Dezentrales Komfort-Lüftungsgerät mit Wärmerückgewinnung

zur Lüftung über die Bedientasten am Gerät:

5 Lüftungsstufen/-programme

10, 30, 50, 70, 100 (temp. 15 min) m³/h

zur Lüftung über die Funkfernbedienung:

4 Lüftungsstufen/-programme

Dauerbetrieb: 10 - 100 m³/h (10 Stufen)

Intensivlüftung: 100 m³/h (temp. 15 min)

Zuluftbetrieb: 50/0 m³/h

Abluftbetrieb: 50/0 m³/h

Mit der optionalen Funkfernbedienung kann das Lüftungsgerät eingestellt und parametrisiert werden. Zu jedem Lüftungsprogramm der Bedienvariante Funkfernbedienung können individuelle Einstellwerte hinterlegt werden.

Mit dem optionalen 4-fach Funktaster mit LED-Rückmeldung kann das Lüftungsgerät bedient werden.

Das Lüftungsgerät verfügt über einen Externen Steuereingang mit Einschaltverzögerung und Nachlaufrelais.

Das Lüftungsgerät kann als Einzelraumlösung oder Mehrraumlösung mit Kanalanschluss (Zubehör erforderlich) verwendet werden.

Gehäuse und Innenabdeckung aus schlagfestem ABS-Kunststoff, Farbe weiß ähnlich RAL 9010, Enthalpie-Kreuzgegenstrom-Wärmeübertrager, Feuchterückgewinnung, 2 geräuscharme Radialventilatoren mit energiesparenden EC-Gleichstrommotoren, kontinuierliche Betriebsweise, Volumenstromkonstanz für balancierte Lüftung, Bedientasten zur Einstellung der Luftleistungen-/programme am Gerät jeweils mit LED-Betriebsanzeige, Netzschalter EIN/AUS, Störmeldungen werden optisch signalisiert, hygienische Luftwechsel durch getrennte Führung und Filterung von Außenluft und Abluft, außenluft- und abluftseitig je eine Rundfilterpatrone, für Außenluft Filterklasse ISO ePM1 60% (F7) Standard, Luftfilterwechsel ohne Werkzeug durchführbar, optische Filterwechselanzeige laufzeitgesteuert, elektromechanisch betriebene Verschlussklappen (bei EIN/AUS, Standby-Betrieb und Stromausfall), Frostschutzsicherung mittels Temperatursensor, kein Kondensatanschluss erforderlich (bei bestimmungsgemäßem Gebrauch lt. Betriebsanleitung und keinem Auftreten außergewöhnlicher Feuchtelasten), Antenne für Funksignal, Temperatursensor: FOL, Montageund Befestigungsmaterial inkl., leichter und montagefreundlicher Einbau des Lüftungsgerätes, Vielfalt an Einbauvarianten verfügbar: Aufputz, Unterputz, Wandintegriert (U²)

Technische Daten:

Systemart: dezentral, rekuperativ

Luftleistung: 10 bis 100 m³/h

elektr. Leistungsaufnahme,

freiblasend: 4,4 bis 53,4 W

ABL mit KA (dP 50 Pa), ZUL freibl.: 5,7 bis 56,8 W

ABL freibl., ZUL mit KA (dP 50 Pa): 5,3 bis 55,1 W

ABL mit KA (dP 50 Pa), ZUL mit KA (dP 50 Pa): 6,9 bis 59,7 W

Standby- Leistungsaufnahme: 0,8 W

Wärmebereitstellungsgrad max.: 91 %

spezifische elektr. Leistungsaufnahme (bei Ref.Vol.strom 70 m³/h),

freiblasend: 0,34 W/(m³/h)

ABL mit KA (dP 50 Pa), ZUL freibl./

ABL freibl., ZUL mit KA (dP 50 Pa): 0,39 W/(m³/h)

ABL mit KA (dP 50 Pa), ZUL mit KA (dP 50 Pa): 0,44 W/(m³/h)

Wärmebereitstellungsgrad PHI Var. U² mit Kanalanschluss (dP 50 Pa): 75%

Feuchterückgewinnung PHI: 45%

Betriebsspannung: 85 – 265 V

Netzfrequenz: 50 – 60 Hz

Externer Steuereingang: Luftleistung 60 m³/h, Einschaltverzögerung 1 min, Nachlaufzeit 15 min

Schallleistungspegel

AP LWA in dB: 15,6 – 50,7

UP LWA in dB: 16,3 – 50,1

UP Kanalanschluss ABL LWA in dB: 16,3 – 48,6

UP U² Kanalanschluss ABL LWA in dB: 15,3 – 46,6

Schalldruckpegel

AP LpA, 10 m² in dB: 11,6 – 46,7

UP LpA, 10 m² in dB: 12,3 – 46,1

UP Kanalanschluss ABL LpA, 10 m² in dB: 12,3 – 44,6

UP U² Kanalanschluss ABL LpA, 10 m² in dB 11,3 – 42,6

Bewertete Normschallpegeldifferenz D n,e,w in dB/Gerät in Betrieb: 51 – 70, je nach Einbauvariante

Filterklasse Außenluft: ISO ePM1 60% (F7)

Filterklasse Abluft: ISO Coarse 60% (G4)

Option für Außenluft Aktivkohlefilter: ISO ePM2,5 55% (F7)

Material Wärmeübertrager Gehäuse: Alu/ Platten: PS/ Membran: Polymermembran/

Hygienezertifiziert nach VDI 6022 Bl.1

Schutzart: IPX4/IPX5 mit Einbauvariante Wandintegriert U², nach VDE 0100-701

Energieeffizienzklasse (ErP): B/A*

*mit optionalem Externen Funksensor Feuchte/CO2

Abmessungen (ohne Luftstutzen), (B/H/T in mm): 364 x 590 x 218

Aufputz: 364 x 590 x 218

Unterputz: 364 x 590 x 58

Wandintegriert: /

Außenluft-/Fortluft-Stutzen: DN 100

Gewicht: ca. 8,3 kg

Passivhaus Zertifizierte Komponente

PHI-Zertifikat-Nr: 1328vs03

Hygiene – Konformität VDI 6022 Blatt 1

Konformitätsprüfung Nr. W-304132-18-WD

Allgemeine bauaufsichtliche Zulassung: Z-51.3-431

TÜV-geprüft nach DIN EN 13141-8

Typ: M-WRG-II E

Artikelnummer: 701000

Fabrikat: Meltem, Alling

Hinweis:

Außen- und Fortluftrohr, DN 100, 2 x 0,5 m, sind nicht im Lieferumfang enthalten und zusätzlich erforderlich!

Für Unterputzeinbau ist ein Montageset Unterputz M-WRG-II M… oder …/MB erforderlich!

In Verbindung mit Option Mindestlüftung nach DIN 18017-3 M-WRG-II O/MVS geänderte Tastenbelegung: Taste 1, 2, 3, (4): 20, 40, 60, (80) m³/h.

Andere Luftleistungen (Bereich 10 m³/h - 100 m³/h), andere Zeitdauer Intensivlüftung (Bereich 1 min – 240 min) und andere Zeitdauer Einschaltverzögerung bzw. Nachlaufzeit (Bereich 0 min - 240 min) gegen Aufpreis werkseitig voreinstellbar oder über Funkfernbedienung konfigurierbar.

Die Betriebsstunden des Lüftungsgerätes können über die optionale Funkfernbedienung M-WRG-FBH ausgelesen werden.

Mit dem Externen Steuereingang verfügt das M-WRG-Gerät über eine zusätzliche Eingangsklemme für 230 V, an die ein Schalter, eine Zeitschaltuhr, ein Bewegungsmelder o.ä. angeschlossen werden kann. Der Steuereingang ist mit einer Einschaltverzögerung und einem Nachlaufrelais ausgestattet. Über die optionale Funkfernbedienung kann der Steuereingang parametrisiert werden.

Der Externe Steuereingang erlaubt in Verbindung mit Netzschalter ohne Funktion die Be- und Entlüftung von fensterlosen Räumen (DIN 18017-3). Bei Anschluss eines weiteren Raumes (z.B. Bad/WC) über Lüftungskanal an das M-WRG-II-Gerät kann über den Lichtschalter in eine höhere Lüftungsstufe geschalten werden.

Bitte beachten:

Es dürfen nur Bewegungsmelder oder Zeitschaltuhren eingesetzt werden, die über einen Relaisausgang verfügen bzw. Lasten von ca. 1 W sicher schalten können!
