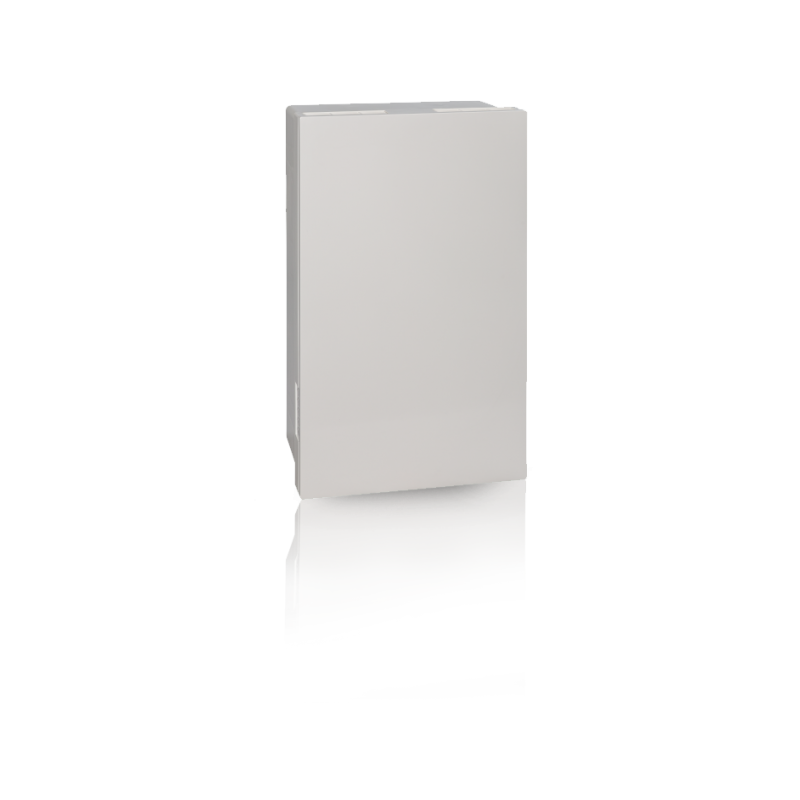

M-WRG-II P-M-F

Dezentrales Komfort-Lüftungsgerät mit Wärmerückgewinnung

zur Lüftung über Modbus RTU:

10 Leistungsstufen 10 - 100 m³/h,

Intensivlüftung,

Zuluftbetrieb,

Abluftbetrieb,

Feuchteregelung,

einstellbare Zeitprogramme (z.B. Sommer-, Winter-, Ferien- oder Wochenendbetrieb), aktuelle Informationsmeldungen (Betriebszustand, Temperatur, Frostschutz, Luftfilterwechsel, etc.), individuelle Möglichkeiten der Steuerung von Einzelgeräten, Gerätegruppen oder der gesamten Lüftungsanlage

zur Lüftung über die Bedientasten am Gerät:

5 Lüftungsstufen/-programme 10, 30, 50 m³/h, Feuchteregelung, 100 m³/h (temp. 15 min)

Zudem kann das Gerät mit weiteren optionalen Bedienelementen kombiniert werden:

Funkfernbedienung M-WRG-FBH

4-fach Funktaster M-WRG-FT

Ext. Funksensor Feuchte M-WRG-II FSF

Ext. Funksensor CO2 M-WRG-II FSC

Das Lüftungsgerät verfügt über einen Externen Steuereingang mit Einschaltverzögerung und Nachlaufrelais.

Das Lüftungsgerät kann als Einzelraumlösung oder Mehrraumlösung mit Kanalanschluss (Zubehör erforderlich) verwendet werden.

Gehäuse und Innenabdeckung aus schlagfestem ABS-Kunststoff, Farbe weiß ähnlich RAL 9010, Kreuzgegenstrom-Wärmeübertrager, 2 geräuscharme Radialventilatoren mit energiesparenden EC-Gleichstrommotoren, kontinuierliche Betriebsweise, Volumenstromkonstanz für balancierte Lüftung, Steuerung des Gerätes erfolgt über Modbus RTU (Programmierung muss bauseits erstellt werden) bzw. Bedienfolie am Gerät, Netzschalter EIN/AUS, Betriebsanzeige, Anzeige Sensorwerte, Anzeige Zuluftfeuchte (rF)> Abluftfeuchte (rF), Feuchtewerte(rF) einstellbar, Luftfilterwechsel -Anzeige, Betriebsstunden können ausgelesen werden, Störmeldungen werden optisch signalisiert, hygienische Luftwechsel durch getrennte Führung und Filterung von Außenluft und Abluft, außenluft- und abluftseitig je eine Rundfilterpatrone, für Außenluft Filterklasse ISO ePM1 60% (F7) Standard, Luftfilterwechsel ohne Werkzeug durchführbar, optische Filterwechselanzeige laufzeitgesteuert, elektromechanisch betriebene Verschlussklappen (bei EIN/AUS, Standby-Betrieb und Stromausfall), Frostschutzsicherung mittels Temperatursensor, Kondensatabführung über Kondensatanschluss (Zubehör erforderl.), integrierte Schnittstelle zum Anschluss an ein Modbus RTU-Netzwerk, mit 10-poligem Klemmenblock zum Anschluss des Buskabels, Antenne für Funksignal, Temperatursensoren: AUL/FOL/ZUL/ABL, Feuchtesensoren: ZUL/ABL, Montage- und Befestigungsmaterial inkl., leichter und montagefreundlicher Einbau des Lüftungsgerätes, Vielfalt an Einbauvarianten verfügbar: Aufputz, Unterputz, Wandintegriert (U²)

Technische Daten:

Systemart: dezentral, rekuperativ

Luftleistung: 10 bis 100 m³/h

elektr. Leistungsaufnahme, freiblasend: 4,6 bis 52,4 W

ABL mit KA (dP 50 Pa), ZUL freibl.: 5,6 bis 56,3 W

ABL freibl., ZUL mit KA (dP 50 Pa): 5,8 bis 55,8 W

ABL mit KA (dP 50 Pa), ZUL mit KA (dP 50 Pa): 6,8 bis 59,5 W

Standby-Leistungsaufnahme: 0,8 W

Einstellbereich Feuchteregelung: 40-80% rF, Regelung: stufenlos

Wärmebereitstellungsgrad max.: 94 %

spezifische elektr. Leistungsaufnahme (bei Ref.Vol.strom 70 m³/h), freiblasend: 0,33 W/(m³/h)

ABL mit KA (dP 50 Pa), ZUL freibl./

ABL freibl., ZUL mit KA (dP 50 Pa): 0,38 W/(m³/h)

ABL mit KA (dP 50 Pa), ZUL mit KA (dP 50 Pa): 0,43 W/(m³/h)

Wärmebereitstellungsgrad PHI Var. U² mit Kanalanschluss (dP 50 Pa): 82 %

Betriebsspannung: 85 – 265 V

Netzfrequenz: 50 – 60 Hz

Externer Steuereingang: Luftleistung 60 m³/h, Einschaltverzögerung 1 min, Nachlaufzeit 15 min

Schallleistungspegel

AP LWA in dB: 21,5 - 52,1

UP LWA in dB: 17,0 - 51,5

UP Kanalanschluss ABL LWA in dB: 16,6 – 50,4

UP U² Kanalanschluss ABL LWA in dB: 12,4 - 46,1

Schalldruckpegel

AP LpA,10m² in dB: 17,5 - 48,1

UP LpA,10m² in dB: 13,0 - 47,5

UP Kanalanschluss ABL LpA,10m² in dB: 12,6 – 46,4

UP U² Kanalanschluss ABL LpA,10m² in dB 8,4 - 42,1

Bewertete Normschallpegeldifferenz D n,e,w in dB/Gerät in Betrieb: 51 – 70, je nach Einbauvariante

Filterklasse Außenluft: ISO ePM1 60% (F7)

Filterklasse Abluft: ISO Coarse 60% (G4)

Option für Außenluft Aktivkohlefilter: ISO ePM2,5 55% (F7)

Material Wärmeübertrager

Gehäuse: Alu/ Platten: PET/ hygienisch geprüft und mikrobiell inert gemäß DIN EN ISO 84

Schutzart: IPX4/IPX5 mit Einbauvariante Wandintegriert U², nach VDE 0100-701

Energieeffizienzklasse (ErP): A

Abmessungen (ohne Luftstutzen), (B/H/T in mm): 364 x 590 x 218

Aufputz: 364 x 590 x 218

Unterputz: 364 x 590 x 58

Wandintegriert: /

Außenluft-/Fortluft-Stutzen: DN 100

Gewicht: ca. 8,3 kg

Passivhaus Zertifizierte Komponente PHI-Zertifikat-Nr: 1327vs03

Hygiene – Konformität VDI 6022 Blatt 1 Konformitätsprüfung Nr. W-304132-18-WD

Allgemeine bauaufsichtliche Zulassung: Z-51.3-431

TÜV-geprüft nach DIN EN 13141-8

Typ: M-WRG-II P-M-F

Artikelnummer: 700021

Fabrikat: Meltem, Alling

Hinweis:

Außen- und Fortluftrohr, DN 100, 2 x 0,5 m, sind nicht im Lieferumfang enthalten und zusätzlich erforderlich!

Für Unterputzeinbau ist ein Montageset Unterputz M-WRG-II M… oder …/MB erforderlich!

Zur Steuerung des Gerätes sind bauseits als Zubehör Modbus-Master RTU und Programmierung Modbus-Master erforderlich.

Über zusätzliche Schnittstellen ist die Anbindung des Gerätes an weitere Bus-Systeme wie KNX oder Loxone möglich. Modbus Gateway für KNX (Weinzierl 886 KNX-Modbus RTU) und Loxone (Loxone Modbus Extension) bauseits erforderlich. Die Programmierung der verschiedenen Systeme ist bauseits zu erbringen. Die Lüftungsgeräte sollten adressiert bestellt werden.

Für Kondensatanschluss ist das Fortluftrohr mit Kondensatanschluss zu wählen, das im Artikel M-WRG-II LR 50-KA (für UP-Einbau) bzw. im Artikel M-WRG-II M/AP-KA (für AP-Einbau) enthalten ist.

In Verbindung mit Option Mindestlüftung nach DIN 18017-3 M-WRG-II O/MVS geänderte Tastenbelegung: Taste 1, 2, 3, (4): 20, 40, 60, (80) m³/h.

Andere Luftleistungen (Bereich 10 m³/h - 100 m³/h), andere Zeitdauer Intensivlüftung (Bereich 1 min – 240 min) und andere Zeitdauer Einschaltverzögerung bzw. Nachlaufzeit (Bereich 0 min - 240 min) gegen Aufpreis werkseitig voreinstellbar oder über Funkfernbedienung konfigurierbar.

Mit dem Externen Steuereingang verfügt das M-WRG-II-Gerät über eine zusätzliche Eingangsklemme für 230 V, an die ein Schalter, eine Zeitschaltuhr, ein Bewegungsmelder o.ä. angeschlossen werden kann. Der Steuereingang ist mit einer Einschaltverzögerung und einem Nachlaufrelais ausgestattet. Über Modbus RTU kann der Steuereingang parametrisiert werden.

Der Externe Steuereingang erlaubt in Verbindung mit Netzschalter ohne Funktion M-WRG-II O/NOF die Be- und Entlüftung von fensterlosen Räumen (DIN 18017-3). Bei Anschluss eines weiteren Raumes (z.B. Bad/WC) über Lüftungskanal an das M-WRG-II-Gerät kann über den Lichtschalter in eine höhere Lüftungsstufe geschalten werden.

Bitte beachten:

Es dürfen nur Bewegungsmelder oder Zeitschaltuhren eingesetzt werden, die über einen Relaisausgang verfügen bzw. Lasten von ca. 1 W sicher schalten können!
